  • 段码屏驱动IC型号

    段码屏驱动IC型号分类:1621、1622、1623、1625、AIP1721、AIP1722、AIP1723、AIP1724、BU9792、BU97950、CS1622、AIP31721

    2022-05-24

  • LCD液晶屏电路原理图

    首先要先查看所要驱动的LCD共有多少个COMMON口和SEGMENT口,根据COMMON口和SEGMENT口的数目来挑选所要匹配的单片机上的LCD驱动口。

    2022-05-28

  • LCD静态驱动方式

    TN液晶显示屏采用静态驱动方式。所谓静态驱动,是指在所显示的像素电极和共用电极上,同时连续地施加驱动电压,直到显示时间结束。由于在显示时间内驱动电压一直保持,故称做静态驱动。下面以最常用的笔段式TN液晶显示屏为例进行说明。

    2022-05-28

  • 段码液晶屏驱动原理

    玻璃板的内表面涂有透明电极,电极的表面预先作了定向处理(可用软绒布朝一个方向摩擦,也可在电极表面涂取向剂),这样,液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里;使电极表面的液晶分子按一定方向排列,且上下电极上的定向方向相互垂直。

    2022-05-28

  • 段码液晶屏接口定义

    段码液晶屏接口定义

    2022-05-28

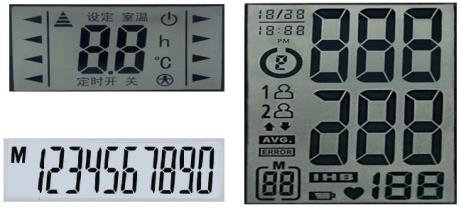

  • 段码液晶屏显示原理

    段码液晶屏显示原理

    2022-05-28

  • LCD电源外接电路图

    LCD驱动器的电源

    2022-05-28

  • HT1621 HT1621B SSOP48/SOP24

    HT1621是一个32SEG和4COM的LCD驱动器,外部接线非常的简单,详见TH1621使用手册,与MCU的接线也非常的简单,一般只用4条线,加上电源2条线,LCM到主板的连线仅有6条,HT1621常用于一些显示内容不太大的产品,如DVD,CD,收音机,洗衣机,电饭煲等家用电器产品上.

    2022-05-28

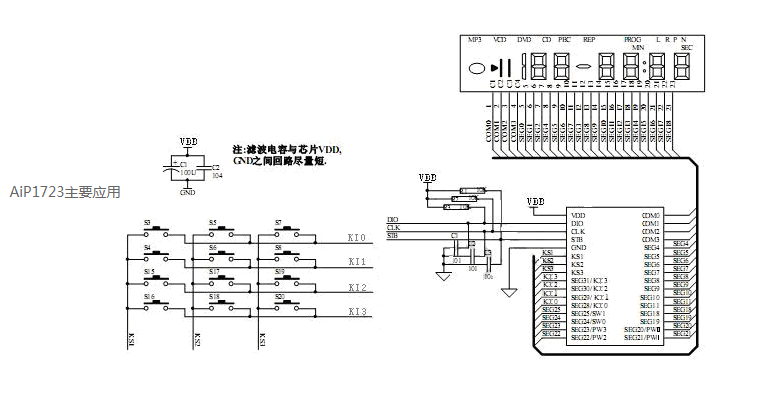

  • Aip1723液晶屏驱动芯片SOP32

    产品型号:AiP1723
    产品名称:20列4行带按键和背光驱动的LCD驱动控制专用电路封装形式:SOP32
    产品概述:AiP1723是一种带键盘扫描接口的LCD驱动控制专用电路,内部集成有MCU数字接口、数据锁存器、LCD驱动、键盘扫描、幻彩背光驱动等电路。本产品性能优良,质量可靠,无须更改解码板底层指令,与现有LED驱动IC的指令集完全兼容。现有的支持LED显示的解码板可以直接外接LCD显示前面板,不需要外加单片机进行按键扫描(或通过解码板扫描按键),也不需要外接按键扫描电路。同时支持PWM背光驱动和SW普通输入扩展口。
    主要特点:
    采用低功耗CMOS工艺
    显示模式:4x20 LCD驱动
    键扫描:最多4x3
    4路LED驱动,具有64级PWM可用于LCD幻彩背光驱动
    2个通用输入接口,可连接波轮式电子编码开关1/2或1/3LCD驱动偏压可选
     LCD工作电压可调,用于调节LCD屏的亮度串行接口:CLK、STB、DIO
    振荡方式:内置RC振荡(典型振荡频率为128KHz+5%)内置上电复位电路
    封装形式:SOP32
    主要应用:主要应用于VCR空调,洗衣机电磁炉及家庭影院等产品的显示屏驱动

    2022-05-28

  • HT1621实例测试

    HT1621是一个32SEG和4COM的LCD驱动器,外部接线非常的简单,详见TH1621使用手册,与MCU的接线也非常的简单,一般只用4条线,加上电源2条线,LCM到主板的连线仅有6条

    2022-05-28

  • CS1622液晶屏驱动芯片QFP64/LQF64

    产品型号:CS1622
    产品名称:32列8行 LCD驱动电路
    封装形式:QFP64/LQFP64/LQFP44/DIE
    产品概述:CS1622是一种专门为MCU设计的用来扩展显示的外围器件,该器件最大为256(32x8)点阵显示,也支持串行接口、蜂鸣器、WDT/时基发生器等功能。CS1622是存储映射多功能LCD控制电路,软件可配置使其适合多种LCD应用场合,如 LCD模块和显示子系统等。串行接口仅需要三根线。
    主要特点:
    工作电压:2.7~5.2V
    片内含RC振荡器
    1/4偏置、1/8占空比、帧频64Hz
    最大32x8模式8COM32SEG
    内含偏置电阻
    串行接口采用3根线
    8种WDT时基选择
    时基或WDT溢出输出
    内含LCD显示RAM
     R/W地址自动增量
    两种可选择的蜂鸣器频率
    具有关机指令降低了功耗
    软件配置特性
    数据/命令模式指今
    三种数据访问模式
     VLCD管脚调节LCD工作电压
    可以级联
    芯片尺寸:1825x2085(umxum)
    芯片衬底接VDD
    封装形式:QFP64/LQFP64/LOFP44/DIE

    2022-05-28
